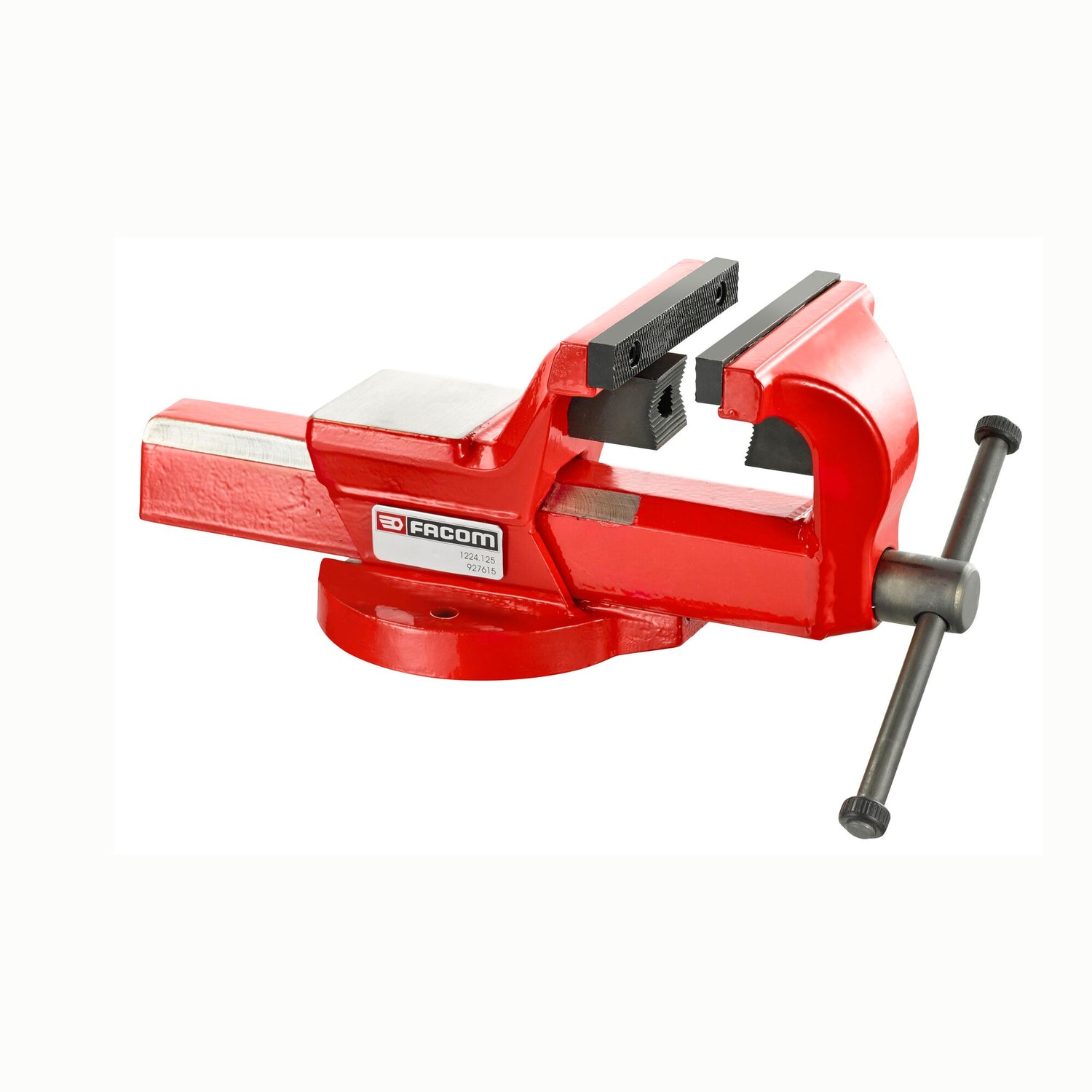

1224.E - Étaux chantier-maintenance fixes

Réf : 1224.100E - Code-barres: 3148519276404

Étaux en fonte à graphite sphéroïdal, charge de rupture 700 N/mm² minimum
L'importante base d'appui du guide prismatique/mors mobile permet une absence de flexion du guide, fonctionnement de l'étau préservé même sous de lourdes charges
Mors parallèles interchangeables, grande résistance à l'usure, dureté 48/53 HRC
Mors en V pour le serrage des tubes, amovibles Dureté 40/46 HRC
Système de réglage par 2 vis complexes à rattrapage de jeu
Présentation : barre de manœuvre brunie

Description complète du produit

Références disponibles Comparatif des références

Variantes de produit

Constituez votre panier Facom et procédez à l'achat de vos produits chez nos distributeurs partenaires !

Garantie

Ce produit bénéficie d'une garantie de 2 ans

Cliquez-ici pour en savoir plus sur nos garanties.

Description

Étaux en fonte à graphite sphéroïdal, charge de rupture 700 N/mm² minimum
L'importante base d'appui du guide prismatique/mors mobile permet une absence de flexion du guide, fonctionnement de l'étau préservé même sous de lourdes charges
Mors parallèles interchangeables, grande résistance à l'usure, dureté 48/53 HRC
Mors en V pour le serrage des tubes, amovibles Dureté 40/46 HRC
Système de réglage par 2 vis complexes à rattrapage de jeu
Présentation : barre de manœuvre brunie

Spécifications

Dessin technique et dimensions

		A max (mm)	B (mm)	H1 (mm)	H (mm)	L1 (mm)	L2 (mm)	L3 (mm)	L (mm)
1224.100E	[1224.100E] Étau chantier-maintenance fixe	125.00	63.00	74.00	142.00	104.00	51.00	70.00	345.00
1224.125E	[1224.125E] Étau chantier-maintenance fixe	150.00	75.00	83.00	156.00	127.00	53.00	76.00	380.00
1224.150E	[1224.150E] Étau chantier-maintenance fixe	200.00	95.00	94.00	183.00	154.00	60.00	91.00	460.00
1224.175E	[1224.175E] Étau chantier-maintenance fixe	235.00	118.00	123.00	216.00	178.00	68.00	111.00	532.00
